Retrofit dei collegamenti e del cablaggio di rotore ABB AMK500

OREMOTOR ha trasformato l’esperienza accumulata in officina in kit proprietari, componenti specifici e un’istruzione tecnica ripetibile per i collegamenti del rotore.

Dai guasti ricorrenti a uno standard di 95 mm²

I guasti ripetuti nei collegamenti a stella, nei ponti e nel cablaggio del rotore ABB AMK500 mostravano che riparare soltanto il punto danneggiato non era sufficiente. OREMOTOR ha raccolto le evidenze dell’officina, sviluppato kit di collegamento, collaborato tecnicamente con Vestas e trasformato l’esperienza in un’istruzione specifica d’installazione con cablaggio da 95 mm².

Il lavoro si è evoluto tra il 2022 e il 2024 con processi, attrezzature e pezzi interni per diverse varianti. Anni dopo, la specifica tecnica Iberdrola del 2026 ha imposto per questo modello la sostituzione da 70 a 95 mm², allineandosi al criterio già applicato da OREMOTOR nelle riparazioni.

La sfida

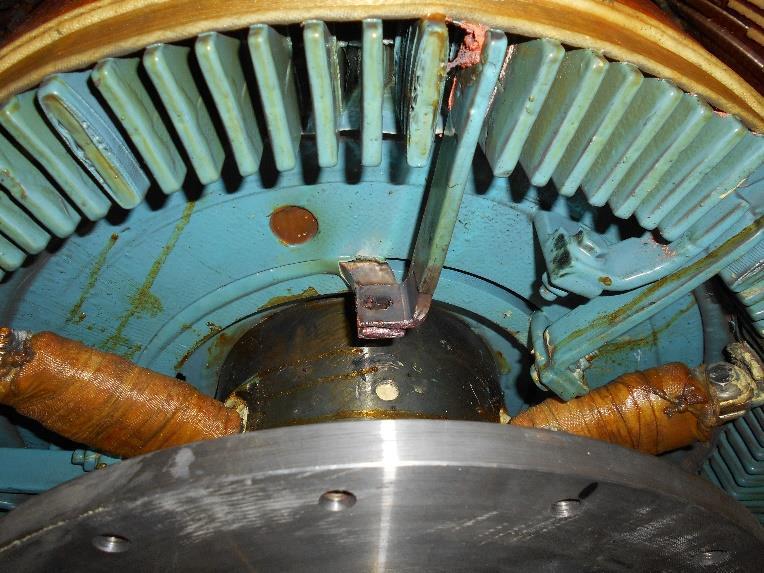

La documentazione storica raccoglie cinque casi specifici di guasto AMK500: quattro nell’anello di collegamento a stella e uno nel collegamento a ponte. Non rappresentano un tasso di guasto dell’intera flotta, ma una ricorrenza sufficiente a giustificare un progetto di miglioramento.

L’affidabilità non dipende soltanto dalla sezione del cavo. Il sistema comprende collegamenti, terminali, passaggio attraverso l’albero, posizionamento, fissaggio, immobilizzazione, isolamento e controllo finale. Risolvere un punto lasciando gli altri senza controllo avrebbe mantenuto la variabilità tra riparazioni.

L’ingegneria di OREMOTOR

OREMOTOR ha affrontato il problema come ingegneria di prodotto e di processo. Ha sviluppato kit di cablaggio e collegamento, aumentato la sezione a 95 mm² e definito le operazioni necessarie per un’installazione costante. La soluzione comprende anche componenti interni per diverse configurazioni, tra cui un collegamento a H sviluppato per la variante V3.

Il progetto è sostenuto dall’esperienza in officina e da una campagna reale con Vestas nel 2022. Tre generatori con kit OREMOTOR hanno superato le prove documentate e l’OEM ha espresso una valutazione positiva della collaborazione. L’AMK500 è stato inoltre inserito come modello prioritario in un programma di analisi dei guasti ai collegamenti del rotore sviluppato con Tecnalia.

Da una soluzione puntuale a un processo industrializzato

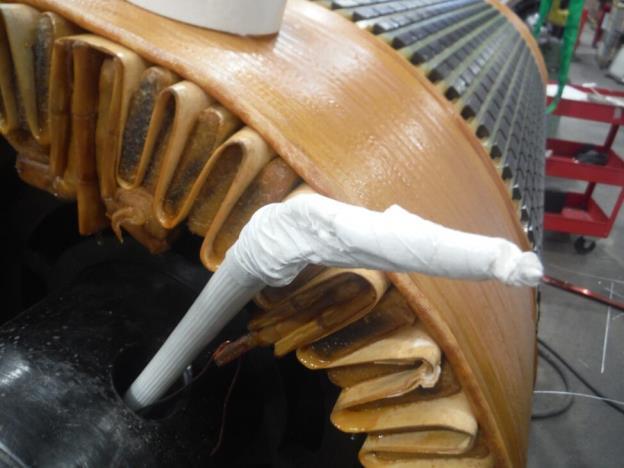

L’esperienza iniziale è diventata un’istruzione tecnica specifica creata nel maggio 2023 e revisionata nel gennaio 2024. Le sue venti pagine standardizzano materiali, attrezzature, preparazione, installazione, giunzione, immobilizzazione, isolamento e controlli. In questa presentazione pubblica i dettagli sono volutamente sintetizzati: il passaggio a 95 mm² fa parte di un sistema di lavoro ripetibile, non di una semplice sostituzione del cavo.

I disegni dei componenti interni e l’evoluzione per variante completano il passaggio da una risposta correttiva a una soluzione industrializzata.

Risultati e validazione

La tracciabilità disponibile conferma cinque guasti di riferimento, tre unità testate nella campagna Vestas del 2022, un’istruzione tecnica specifica e il successivo sviluppo di componenti interni. Nel 2026 OREMOTOR ha documentato internamente un’esperienza accumulata di 39 unità; la cifra resta esclusa dai KPI pubblici fino al completamento di un censimento individuale per ordine di fabbricazione e numero di serie.

La specifica tecnica Iberdrola del maggio 2026 impone di sostituire sempre i cavi di rotore da 70 mm² con cavi da 95 mm² sull’ABB AMK500L4A da 2 MW. Tale decisione non viene attribuita a OREMOTOR. Si può però affermare che il criterio richiesto dall’operatore era coerente con una soluzione applicata e documentata da OREMOTOR da anni.

Cosa dimostra questo progetto su OREMOTOR

Questo caso mostra come OREMOTOR utilizzi l’esperienza di flotta per riconoscere schemi ricorrenti, ampliare l’analisi dal componente guasto all’intero sistema e trasformare l’apprendimento in istruzioni, attrezzature e pezzi interni. La riparazione diventa così conoscenza industriale cumulativa, anziché una risposta isolata.
