Retrofit del punto estrella para generadores Suzlon
Ingeniería, fabricación y validación de una solución específica para generadores ELIN instalados en aerogeneradores Suzlon S88, preparada para intervención uptower.
De una avería crítica a una solución industrializable
Una avería repetitiva no siempre se resuelve sustituyendo el componente afectado. En determinados generadores ELIN instalados en aerogeneradores Suzlon S88, la zona del punto estrella del rotor presentaba un reto de accesibilidad, aislamiento y resistencia mecánica que exigía replantear la solución desde su origen.
OREMOTOR abordó el proyecto como un desarrollo integral: análisis de la avería, diseño de una alternativa, fabricación de prototipos, comprobación del ajuste sobre máquina y definición de un procedimiento de intervención apto para trabajos uptower.
El reto

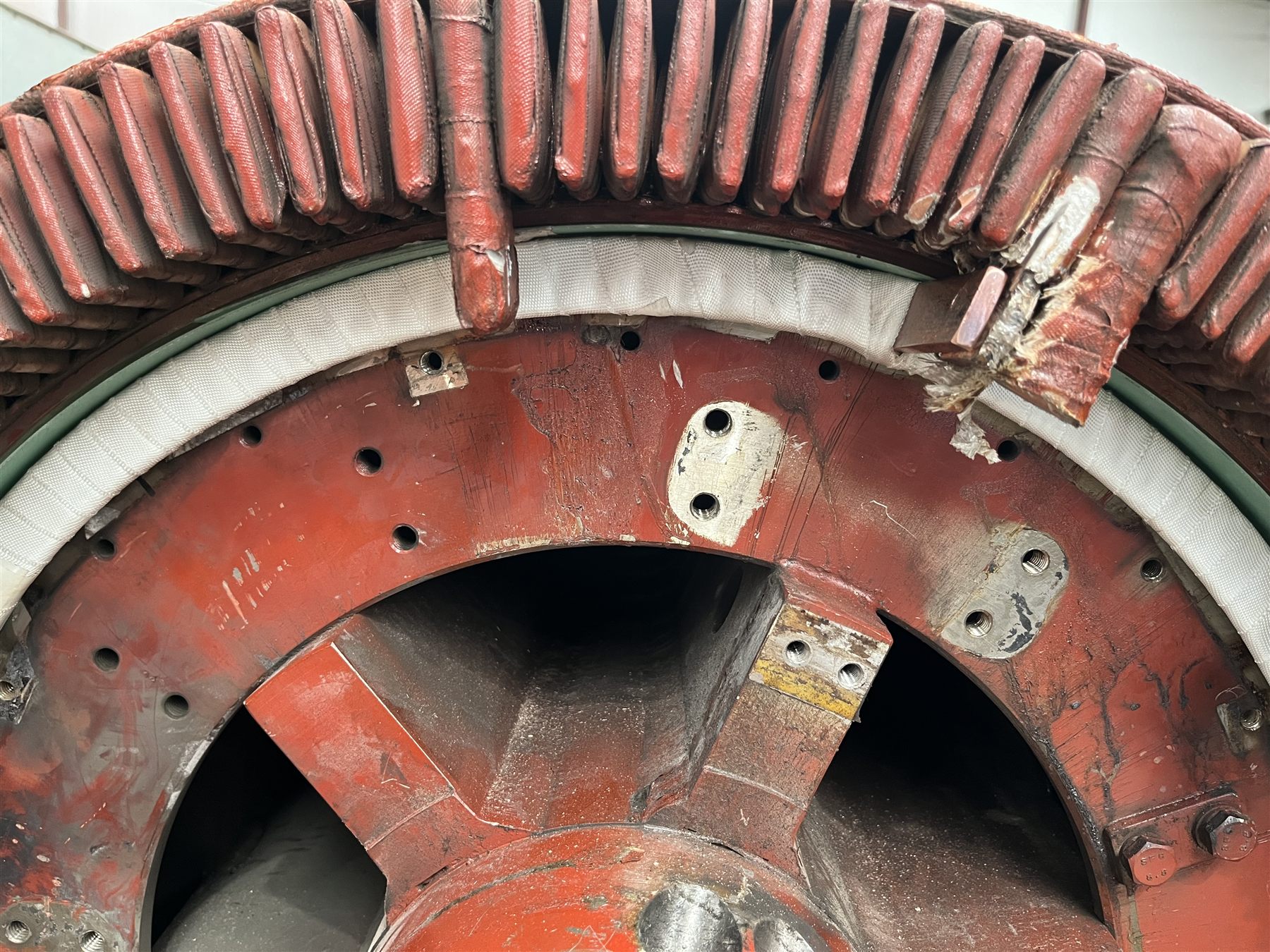

El diagnóstico técnico identificó daños en la conexión del punto estrella con afección a zonas próximas del bobinado. La geometría disponible, las condiciones de trabajo dentro del generador y la necesidad de asegurar el aislamiento hacían insuficiente una reparación convencional.
- Adaptarse al espacio real del rotor.
- Ofrecer una sujeción mecánica estable.
- Ordenar y proteger las conexiones eléctricas.
- Facilitar el montaje y las verificaciones.
- Permitir una intervención planificada en el aerogenerador cuando las condiciones del caso lo hicieran posible.
La respuesta de OREMOTOR

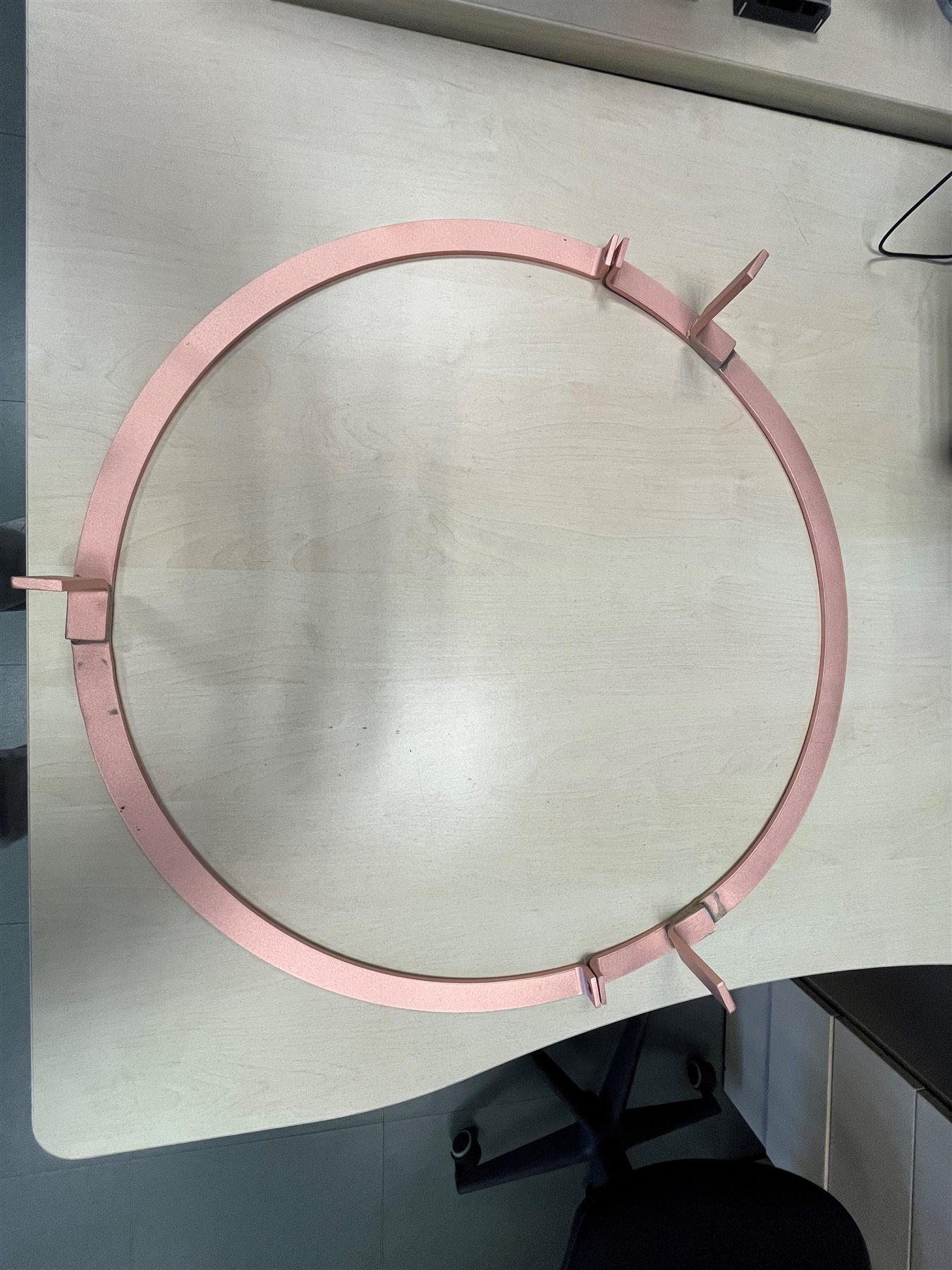

El equipo de ingeniería de OREMOTOR desarrolló un kit específico para reconstruir y reorganizar el punto estrella. El conjunto incorporó sectores de soporte, puentes de conexión, conductores y elementos de fijación y aislamiento concebidos como un sistema completo.

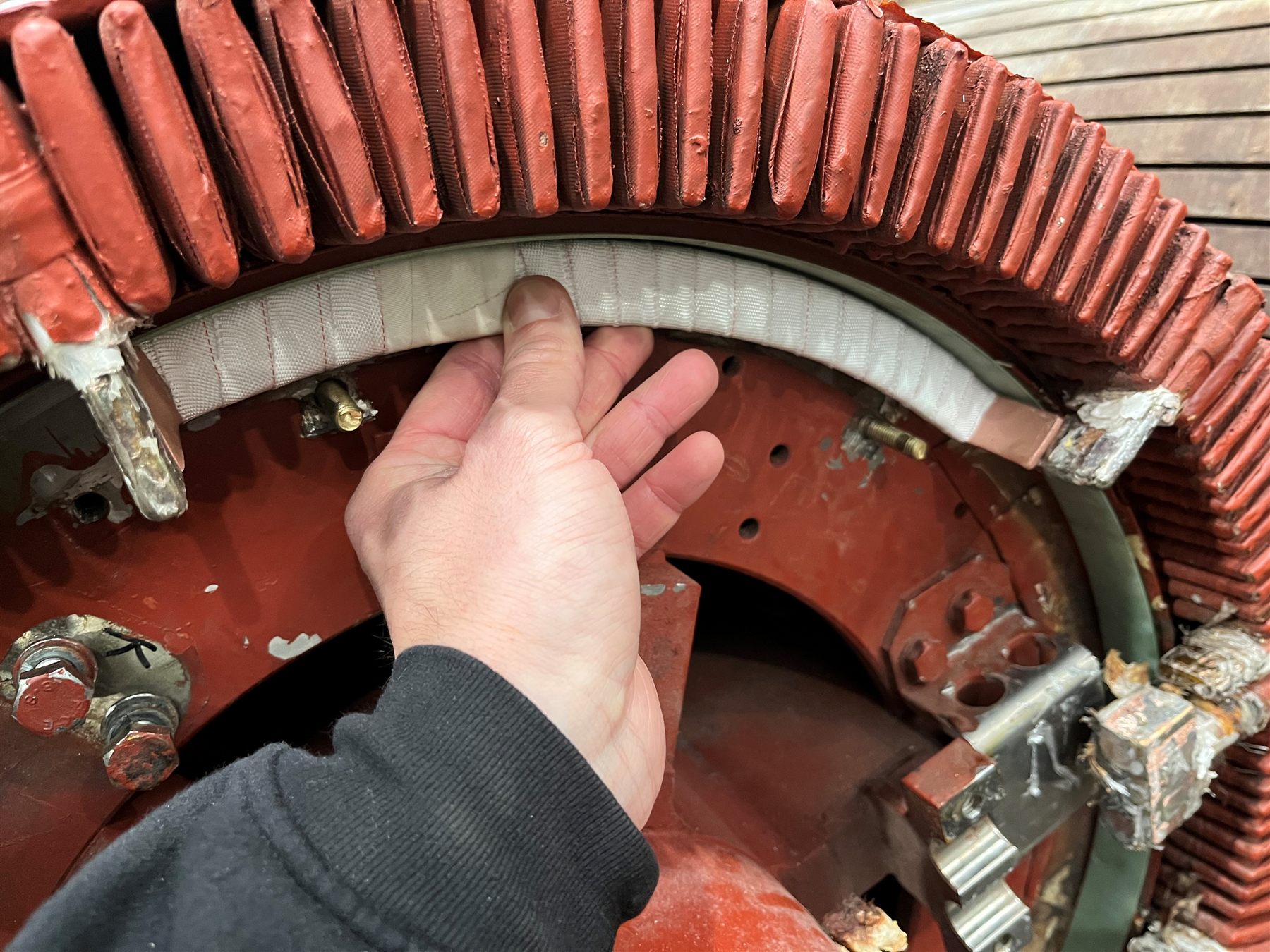

El desarrollo no se limitó al diseño. Los primeros prototipos se presentaron sobre máquina, se detectaron interferencias y diferencias de ajuste y se introdujeron sucesivas modificaciones hasta obtener una configuración válida para fabricación y montaje. Esta fase de prueba y corrección fue determinante para convertir una idea técnica en una solución repetible.
OREMOTOR preparó además la documentación de fabricación y el procedimiento de intervención: acceso, desmontaje, preparación, presentación y fijación del conjunto, conexión, aislamiento, comprobaciones eléctricas y restitución final.
Ingeniería pensada para trabajar uptower
Uno de los valores diferenciales del proyecto fue diseñar la solución teniendo en cuenta desde el principio cómo debía instalarse dentro del aerogenerador. La secuencia de trabajo y la configuración del kit se plantearon para que la intervención pudiera ejecutarse de forma controlada en góndola por personal cualificado y bajo el procedimiento técnico correspondiente.
OREMOTOR aportó no solo componentes fabricados a medida, sino una solución de ingeniería documentada y preparada para su implantación: desde el diagnóstico inicial hasta el suministro de kits y las entregas asociadas al proyecto.
Resultado
El proyecto dio lugar a una solución retrofit específica para el punto estrella de este tipo de generador, validada mediante prototipos, ajustes sobre máquina y documentación técnica de fabricación e instalación. Tras la fase de desarrollo se sucedieron pedidos y suministros del kit, demostrando su paso de prototipo a solución industrializable.
Este caso resume la forma de trabajar de OREMOTOR: analizar la causa, diseñar para las condiciones reales de operación, fabricar, validar y acompañar la implantación.
